La nostra ispirazione principale è stata la costruzione di un sistema a singola pentola di derivazione tedesca, il capostipite di questa operazione è stato sicuramente mysobry (questa la discussione http://forum.areabir...umeister-clone/ )
Abbiamo poi ritenuto opportuno dare un seguito a questa operazione cercando un sistema di regolazione automatica.
Facendo una ricerca sul web abbiamo scovato un sistema open source denominato Brauduino di origine australiana.
Si trattava di un sistema basato sul microcontrollore Arduino che sfruttava un'interfaccia ad hoc ma di difficile realizzazione casalinga.
Il primo passo è stato quello della semplificazione di questa interfaccia e l'adattamento di Brauduino alla lingua italiana.
Ci siamo però accorti di alcuni problemi ed è stato deciso di sistemare il tutto.
Questa operazione è passata attraverso una modifica già esistente (Mike's Brewery) per sfociare in quello che oggi è ArdBir.
Tutto il processo che ci ha portati a questo software lo trovate in questa discussione: http://forum.areabir...-con-brauduino/
Non resta altro che indicarvi il link dove trovare ArdBir e aspettare i vostri riscontri.
Grazie
ArdBir (2.6.62e): http://goo.gl/lvjEix (NEW 7 Maggio 2014)
Manuale Italiano: http://goo.gl/f9aTM9 (NEW 7 Maggio 2014)
Manuale Inglese: http://goo.gl/LB6BEz (NEW 7 Maggio 2014)
Inoltre il PreTest Nuovo PCB Open ArdiBir OC e andato Ok
Vi passo i files e ad foto altissima definizione per dare una mano hai meno esperti
cosi pososno anche vedere i colori delle resistenze dalle foto
Rispondo e aggiungo questa nota per tutti quegli che hanno chiesto info sui PCB Rielaborati da DanielXan
Si hanno solo i files grafici in formato BMP che sono presenti nei pachetti che vi abbiamo Linkato
NON ci sono schemi elettrici o files di altra natura tipo vettoriali o Gerber perche DanielXan ha disegnato partendo
direttamente dal lato Rame lo schema elettrico di riferimento è quello del Brauduino originale
dove è stato solo modificato il Pin Out per agevolare lo sbroglio
Quindi inutile che continuate a chiedere altri formati del PCB
Se qualcuno è in grado di farlo puo ridisegnarlo e mettere il files Gerber o in altri formati a noi non puo che far piacere

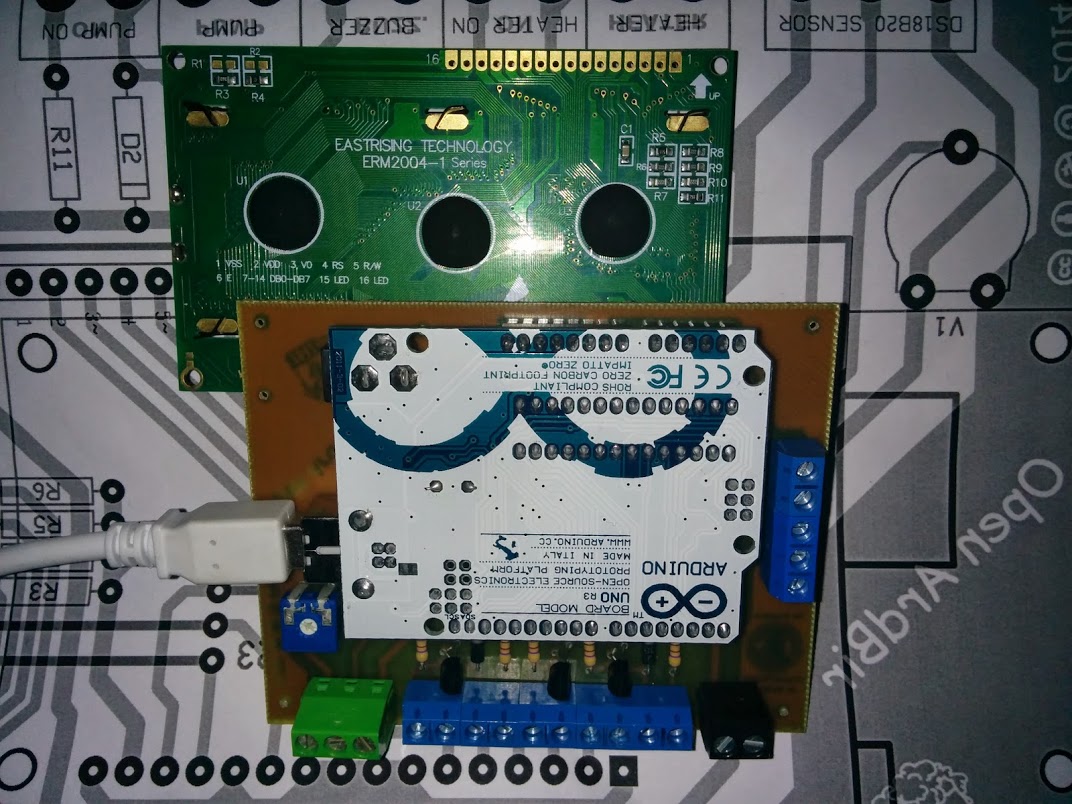

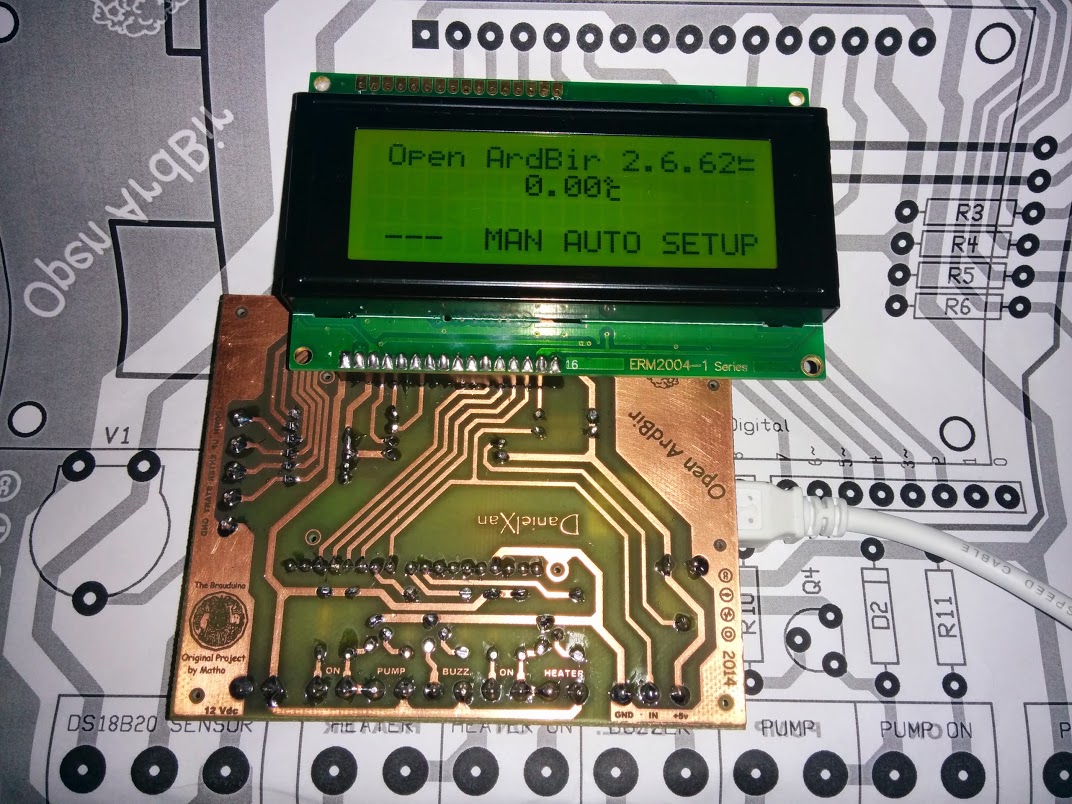

https://lh3.googleusercontent.com/-ybuFQSuuH-c/U17Ole-OU3I/AAAAAAAAYok/gU7ipRP6DW0/w1072-h804-no/IMG_20140428_235234.jpg
https://lh4.googleusercontent.com/-p7x6jgUtw9Y/U17OsQSv0lI/AAAAAAAAYow/1lTy8ueGPPo/w1072-h804-no/IMG_20140428_235248.jpg
https://lh3.googleusercontent.com/-3Rf3W8P_sY4/U1ZQIUiq7yI/AAAAAAAAYKM/9dpFSiiAk00/w906-h504-no/ComponentiOpenArdBir.jpg
Pacchetto Files PCB Open ArdBir OC
www.saviot.com/BrassaturaCasalinga/PcbBirraDefinitivi/OpnArdBirOC.rar
Nota le foto sotto sono ad altissima definizione oltre 20Mb
www.saviot.com/BrassaturaCasalinga/PcbBirraDefinitivi/OpenArdBirOC_ResistenzeDiodi.jpg
www.saviot.com/BrassaturaCasalinga/PcbBirraDefinitivi/OpenArdBirOC_StreepLine.jpg
www.saviot.com/BrassaturaCasalinga/PcbBirraDefinitivi/OpenArdBirOC_StreepLCD_LatoRame.jpg
www.saviot.com/BrassaturaCasalinga/PcbBirraDefinitivi/OpenArdBirOC_InsiemeCompo.jpg
www.saviot.com/BrassaturaCasalinga/PcbBirraDefinitivi/OpenArdBirOC_InsiemeCompo_2.jpg
www.saviot.com/BrassaturaCasalinga/PcbBirraDefinitivi/OpenArdBirOC_InsiemeCompoRame.jpg
www.saviot.com/BrassaturaCasalinga/PcbBirraDefinitivi/OpenArdBirOC_Montato.jpg
www.saviot.com/BrassaturaCasalinga/PcbBirraDefinitivi/OpenArdBirOC_Montato2.jpg
Def
// sensor and lcd OneWire ds(7); LiquidCrystal lcd(A4, A5, 2, 3, 4, 5); // push buttons const char Button_dn = A3; const char Button_up = A2; const char Button_enter = A1; const char Button_start = A0; // outputs const byte Pump = 6; const byte Buzz = 8; const byte Heat = 9;
